FUTURE-Refine Ceramics mit Edelstahltür 200 x 300 mm und Schachtverlängerung 250 mm -Hoher Abscheidegrad -Bereits 50 cm nach dem Partikelabscheidermin. 50% Abscheidung – TÜV-geprüft -Einsetzbar in automatisch und handbeschicktenHolzfeuerungsanlagen, metallischen sowiekeramischen Abgassystemen bis 50 kW -Geringer Energieverbrauch -Problemlose Wartung -Nachrüstbar -Leistungsgrößen bis 150 kW -Elektrotechnisch nach europäischen Richtliniengeprüft und zugelassen -DIBt-Zulassung & BAFA förderfähig

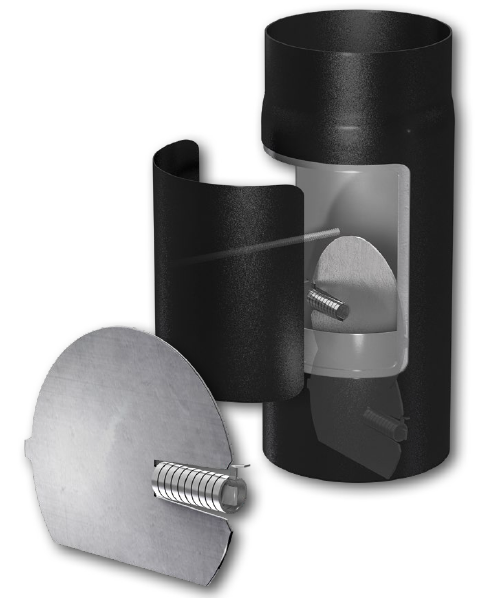

Optimierung des Schornsteinzugs und Regelung des Ofens mit automatischen Bimetall-Drosselklappen: Temperaturabhängige Regulation des Ofenzugs Reduzierung des Ausstoßes von Staub/Ruß, CO und VOCs um bis zu 20%* Mögliche Verhinderung oder Verzögerung eines drohenden Kaminofenaustauschs nach Absprache mit dem Schornsteinfeger Besonders hohe Schornsteine können aufgrund der geltenden Ableitbedingungen einen zu starken Kaminzug erzeugen, was die Verbrennung beeinträchtigt und den Ausstoß von Schadstoffen erhöht. Das Schräder FUTURE-DRAFTCONTROL Zugbegrenzer bietet hier eine Lösung. Der Zugbegrenzer wird idealerweise senkrecht in das Abgasrohr eingebaut, bevorzugt am Abgasrohrstutzen. Bei Raumtemperatur bleibt der Zug unbeeinflusst, da die Bimetall-gesteuerten Drosselklappen senkrecht ausgerichtet sind. Bei heißen Rauchgasen aktiviert sich automatisch die Schwenkfunktion der Drosselklappen, wodurch der Rauchgasstrom gedrosselt wird und die Rauchgase länger in der Brennkammer verbleiben. Vorteile im Überblick: Einsparung von bis zu 20% Brennholz durch Verbesserung des Wirkungsgrads Reduktion der Schadstoffe um etwa: Staub ca. 18%, CO ca. 16%, VOC ca. 19%* Verlängerung der Abbrandzeiten Keine Notwendigkeit für Nebenluft, daher auch keine externe Rauchgasabkühlung erforderlich Keine Geräusche von Klappen durch äußeren Windeinfluss Vermeidung von Verschmutzungen durch Austreten von Asche oder Ruß Komfortsteigerung durch automatische Regelung der Drosselklappen Unauffällige Installation, da vollständig im Rauchrohr integriert Kann senkrecht, waagerecht und schräg am Abgasrohrstutzen angebracht werden Geprüftes und vom DIBt zugelassenes sicheres System Universal einsetzbar für Naturzuganwendungen und Feuerungsanlagen mit Rauchgasbebläse (z. B. Pelletfeuerstätten) Geeignet für Neuinstallationen und Nachrüstungen Geringer Montageaufwand und schnelle Amortisationszeiten Mögliche Verhinderung eines drohenden Kaminofenaustauschs nach Absprache mit dem Schornsteinfeger Einfache Reinigung und Wartung *Ergebnisse der RRF-Prüfstelle: Kaminofen ca.7,2kW Leistung:Staubreduktion ca.18%, CO-Reduktion bis 16%, VOC-Reduktion ca.19%, Anwenderdaten können von den Ergebnissen abweichen!

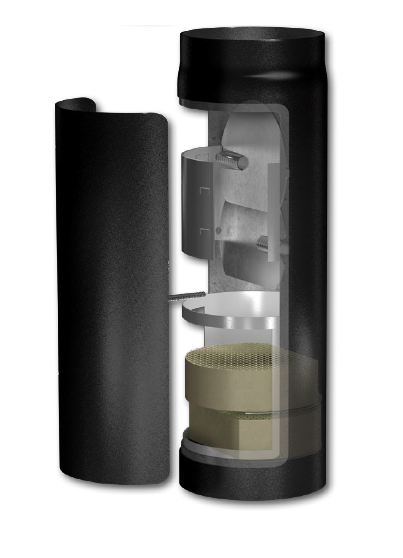

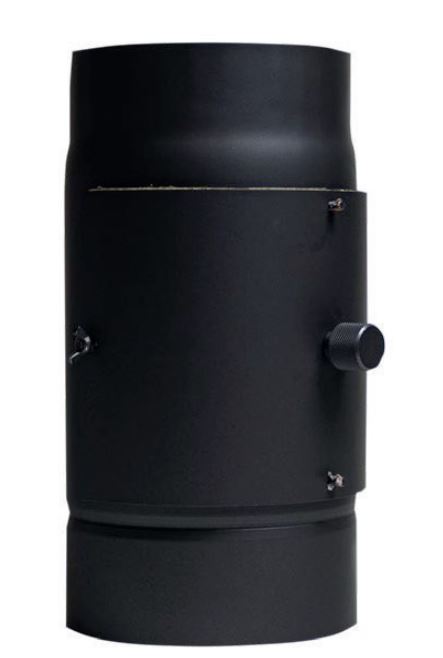

Der Future-draftkat kombiniert den automatischen Zugbegrenzer mit der hochwirksamen Katalysatoreinheit. Die heißen Abgase fließen durch die Katalysatoranlage, wo sie thermisch nachbehandelt werden, um nicht verbrannte Abgasbestandteile zu eliminieren. Schräder hat eine spezielle Beschichtung für den Keramikkatalysator gewählt, um diesen Prozess zu erweitern, wodurch auch nicht verbrannte Kohlenwasserstoffe, bekannt als VOC, stark reduziert werden. Dieser Prozess beginnt bereits bei Abgastemperaturen von 160 bis 200 °C. Die Folge ist eine Verringerung des Ausstoßes von Staub, Ruß, VOC und Kohlenmonoxid. Besonders im Teillastbetrieb wurden sehr hohe Reduktionsraten für Kohlenmonoxid gemessen, teilweise waren die CO-Emissionen nicht mehr nachweisbar. Zugleich steigert der Katalysator die Wärmeabgabe der Feuerstätte. Diese positive Wirkung wurde bei der Prüfung des neuen Bauteils durch die Rhein-Ruhr-Feuerstätten-Prüfstelle bestätigt. Der FUTURE-KAT ist im Rauchrohr verborgen und daher unsichtbar in die Abgasanlage integriert. Er wird senkrecht auf dem Abgasrohrstutzen der Feuerungsanlage eingebaut. Die Katalysatoren verfügen über wabenförmige oder quadratische Strömungsöffnungen, die sich unter den hohen Temperaturen und dem senkrechten Abgasstrom weitgehend selbst reinigen. Der FUTURE-KAT kann bis zu 10.000 Betriebsstunden lang funktionieren und ist entweder in einem 90-Grad-Bogen oder einem Rohrelement integriert erhältlich. Dadurch können universell Einzelraumfeuerungsanlagen bis zu einer Nennleistung von 15 kW ausgestattet werden, die einen Rauchrohrabgang von 150 mm oder kleiner haben. Eine weitere Variante mit einem Durchmesser von 200 mm ist in Planung. Der Druckverlust ist nachweislich sehr gering. Der FUTURE-KAT ist durch das DIBt (Z -43.32-492) zugelassen und daher sicher im Betrieb. Er eignet sich sowohl für Neuinstallationen als auch für Nachrüstungen. Besonders hohe Schornsteine können aufgrund der geltenden Ableitbedingungen einen zu starken Kaminzug erzeugen, was die Verbrennung beeinträchtigt und den Ausstoß von Schadstoffen erhöht. Das Schräder FUTURE-DRAFTCONTROL Zugbegrenzer bietet hier eine Lösung. Der Zugbegrenzer wird idealerweise senkrecht in das Abgasrohr eingebaut, bevorzugt am Abgasrohrstutzen. Bei Raumtemperatur bleibt der Zug unbeeinflusst, da die Bimetall-gesteuerten Drosselklappen senkrecht ausgerichtet sind. Bei heißen Rauchgasen aktiviert sich automatisch die Schwenkfunktion der Drosselklappen, wodurch der Rauchgasstrom gedrosselt wird und die Rauchgase länger in der Brennkammer verbleiben. Vorteile im Überblick: -ca. 20% Brennholzeinsparung durch Wirkungsgraderhöhung infolgeAbbrandzeitverlängerung und Abgastemperaturreduzierung-Reduktion von Staub und Ruß bis zu über 50% 2-Reduktion von Kohlenwasserstoffen (VOCs) bis zu 60% 1-Reduktion von Kohlenmonoxid (CO) bis zu 100% 1--Reduktion von Stickoxiden (NOx) bis zu 4% 3-Platzeinsparung durch gemeinsamen Einbau im Abgasrohr-geprüft und durch das DIBt zugelassen -Universell einsetzbar bei Naturzug und Feuerungsanlagenmit Rauchgasgebläse (Pelletfeuerstätte)-Keine sichtbare Installation, da komplett im Rauchrohr integriert-Geeignet für Neuanwendungen und Nachrüstungen-Geringer Montageaufwand-Kurze Amortisationszeiten-Kann den Austausch älterer Kaminöfen verhindern oder verzögern(Einbindung Schornsteinfeger erforderlich)

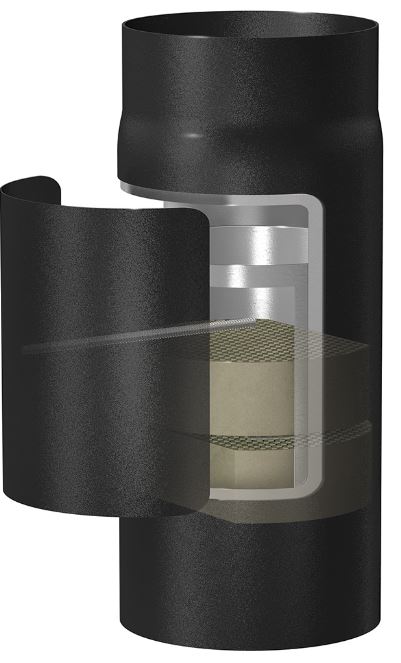

Die heißen Abgase fließen durch die Katalysatoranlage und dort werden die nicht verbrannten Abgasbestandteile thermisch nachbehandelt. Schräder hat eine spezielle Beschichtung für den Keramikkatalysator gewählt, um diesen Prozess zu erweitern. Dadurch werden auch nicht verbrannte Kohlenwasserstoffe, bekannt als VOC, stark reduziert. Dieser Prozess beginnt bereits bei Abgastemperaturen von 160 bis 200 °C. Dadurch wird der Ausstoß von Staub, Ruß, VOC und Kohlenmonoxid verringert. Im Teillastbetrieb wurden sehr hohe Reduktionsraten für Kohlenmonoxid gemessen, sodass bei einigen Tests die CO-Emissionen nicht mehr nachweisbar waren. Gleichzeitig liefert die Feuerstätte mehr Wärme. Diese positive Wirkung wurde bei der Prüfung des neuen Bauteils durch die Rhein-Ruhr-Feuerstätten-Prüfstelle bestätigt. Der FUTURE-KAT ist im Rauchrohr verborgen und daher unsichtbar in die Abgasanlage integriert. Er wird senkrecht auf dem Abgasrohrstutzen der Feuerungsanlage eingebaut. Die Katalysatoren haben wabenförmige oder quadratische Strömungsöffnungen, die sich unter den hohen Temperaturen und dem senkrechten Abgasstrom weitgehend selbst reinigen. Der FUTURE-KAT kann bis zu 10.000 Betriebsstunden lang funktionieren und ist entweder in einem 90-Grad-Bogen oder einem Rohrelement integriert erhältlich. Dadurch können universell Einzelraumfeuerungsanlagen bis zu einer Nennleistung von 15 kW ausgestattet werden, die einen Rauchrohrabgang von 150 mm oder kleiner haben. Eine weitere Variante mit einem Durchmesser von 200 mm ist in Planung. Der Druckverlust ist nachweislich sehr gering. Der FUTURE-KAT ist durch das DIBt (Z -43.32-492) zugelassen und daher sicher im Betrieb. Er eignet sich sowohl für Neuinstallationen als auch für Nachrüstungen.  Vorteile im Überblick:  -Extrem geringer strömungstechnischer Druckverlust von ca. 1 Pa (bei ca. 5 Pa Kaminzug)und ca. 2 Pa (bei ca. 20 Pa Kaminzug)*-Hohe Langlebigkeit durch Einsatz von Wabenkeramik mind. 3000 – 10.000 h bei bestimmungsgemäßer Verwendung und schonender Reinigung-Einsetzen der Nachverbrennung bereits ab 200°C Abgastemperatur-Selbstreinigung durch hohe Temperaturen innerhalb der Katalysatoren, begünstigt durch senkrechten Abgasstrom und wabenförmige Strömungsöffnungen-Verbesserung des Wirkungsgrades-Hohe Betriebssicherheit, geprüft (DIBt-Zulassung)-Universell einsetzbar für alle Einzelfeuerungsanlagen mit Rauchrohrabgang DN 150mm-Geeignet für neue Anlagen und für Nachrüstungen-Keine sichtbare Installation, da komplett im Rauchrohr integriert-Geringer Montageaufwand-Kann den Austausch älterer Kaminöfen verhindern oder verzögern -Einfache Reinigung und Wartung *Ergebnisse aus der Prüfung der Rhein-Ruhr-Feuerstätten-Prüfstelle:Bei Verwendung eines Kaminofens mit ca. 7,2kW Leistung: Staubreduktionca.18%, CO-Reduktion ca. 16%, VOC-Reduktion ca.19%, Anwenderdatenkönnen von den Ergebnissen abweichen

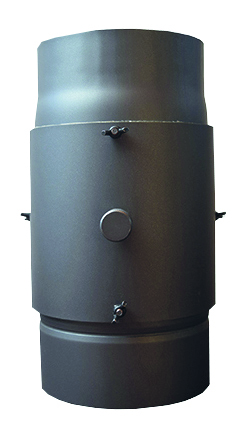

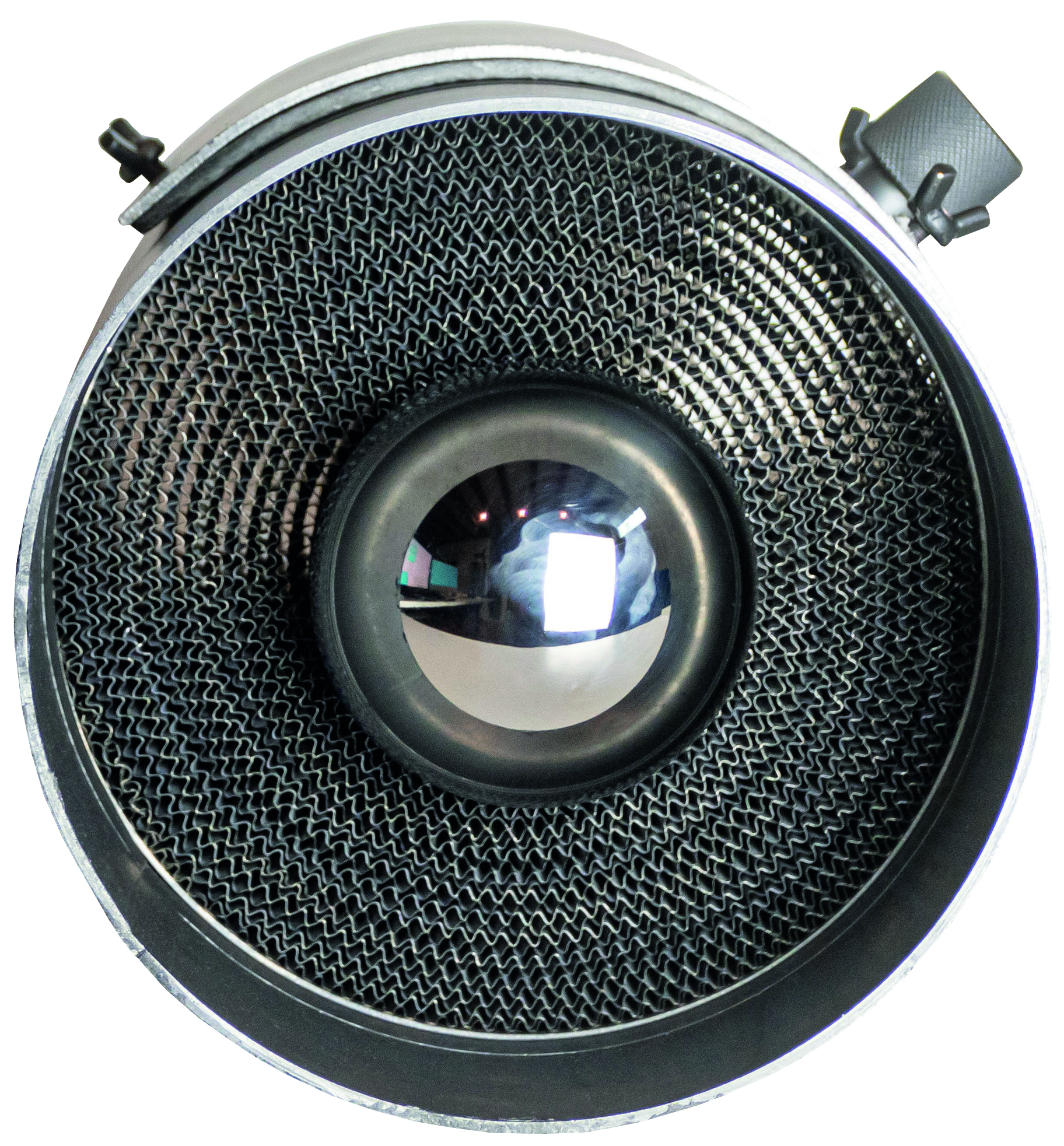

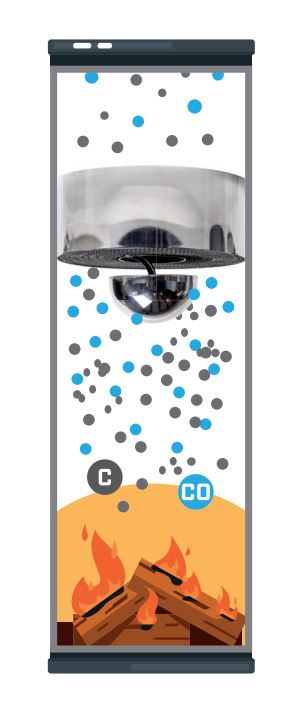

Genießen Sie gemütliches Kaminfeuer ohne schlechtes Gewissen und unter allen Vorgaben des Bundes-Immissionsschutzgesetztes: Der KaminFILTERKat der Firma Kleining reduziert mehr als 30 Prozent des Feinstaubs und mehr als 60 Prozent des Kohlenmonoxids - wodurch die Laufzeit verlängert wird.  Der KaminFILTERKat ist ein innovatives Produkt für alle Kaminofenbesitzer, die ihre Umweltbelastung reduzieren, oder ihren alten Kaminofen weiterbetreiben möchten, auch wenn dieser nicht die Voraussetzungen des Bundes-Immissionsschutzgesetzes (BimSchG) erfüllt. Durch seine spezielle katalytisch aktive Beschichtung und die einzigartigen Kanalstrukturen ist er in der Lage, Kohlenstoffmonoxid und Kohlenwasserstoffe sowie die Staubmasse wirksam zu reduzieren.Die Luftqualität in Ihrer Umgebung wird verbessert. Der Oxidationsprozess mit hohem Umsatzgrad benötigt eine Mindesttemperatur der Katalysatorbeschichtung von 180°C sowie ausreichend Sauerstoff. Der KaminFILTERKat sorgt dafür, dass diese Bedingungen erfüllt werden und somit eine effektive Reduktion von schädlichen Emissionen gewährleistet ist. Zusätzlich werden Ruß- und Aschepartikel auf der Stirnseite des KaminFILTERKat abgeschieden, um eine Verschmutzung des Kamins zu vermeiden. Der KaminFILTERKat ist einfach zu installieren und passt in Kaminofen mit einem Rauchrohrdurchmesser von DN 80 mm bis DN 180 mm. Die Lebensdauer des KaminFILTERKat beträgt nach neuer Zertifizierung in der aktuellen Baureihe ca. 4300 Stunden Brenndauer oder  ca. 5 Jahre, zudem kann der Einbau nun waagerecht und senkrecht erfolgen, wodurch die Nachrüstung noch flexibler ist. Mit dem KaminFILTERKat nachgerüstet, erfüllen viele ältere Geräte die Normen des Bundes-Immissionsschutzgesetzes (BImSchG) und können somit sorgenfrei weiterbetrieben werden. Der Feinstaubfilter made in Germany ist langlebig und wartungsfrei. Investieren Sie in eine saubere Zukunft und bestellen Sie noch heute den KaminFILTERKat von Kleining im Westfeuer Onlineshop.Video KaminFILTERKat - Nachrüstung von Feuerstellen leicht gemacht: https://www.youtube.com/watch?v=Y5s_Gpf9LbETechnische Daten: Rauchrohr mit Kaminfilterkat     Einbau waagerecht und senkrecht möglich     DIBT-geprüft     ø 150 mm,30 cm lang     mit Revisionstür     2,0 mm Wandstärke

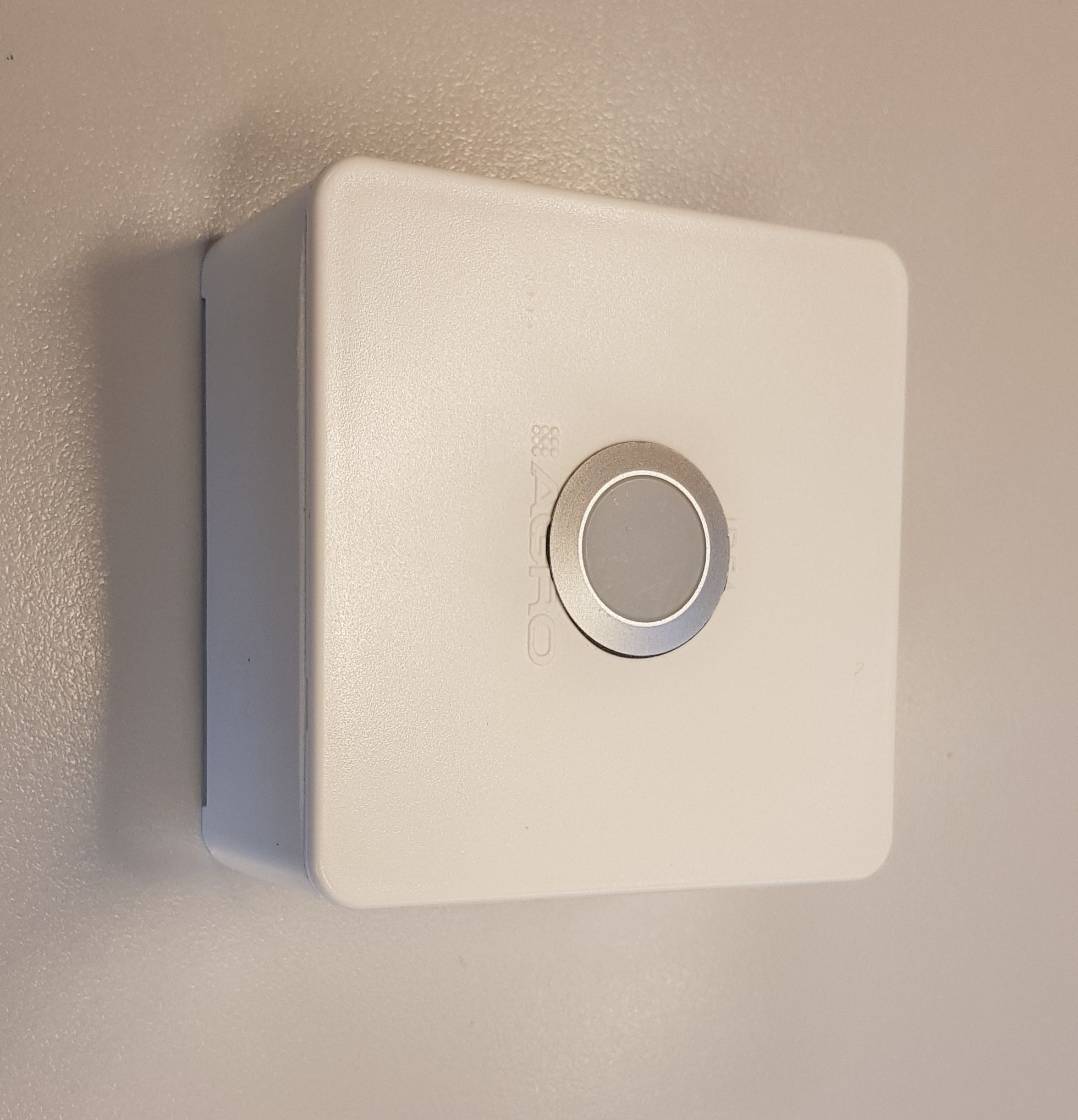

bestehend aus:Zusatzplatine für Status-LED, eingebaut in die Elektronikbox, Status-LED für Innenbereich, passend zu OekoTube, AP-Abzweigdose IP 54, LxBxH: 81x81x38 mm, Material: PC/ABS, Einsatztemperatur: -5°C bis +60°CTechnische Daten: Die LED arbeitet mit 24VDC und nimmt max. 5W auf.Die Farben sind grün und rot wie am OekoTube selbst.Als Kabel kann ein einfacher Klingeldraht U72 Kabel mit 4 Litzen verwendet werden. Für den Anschluss sind drei Litzen notwendig, da es sich um eine zweifarbige LED handelt.Achtung: Bei Bestellung angeben, kann nicht nachgerüstet werden.

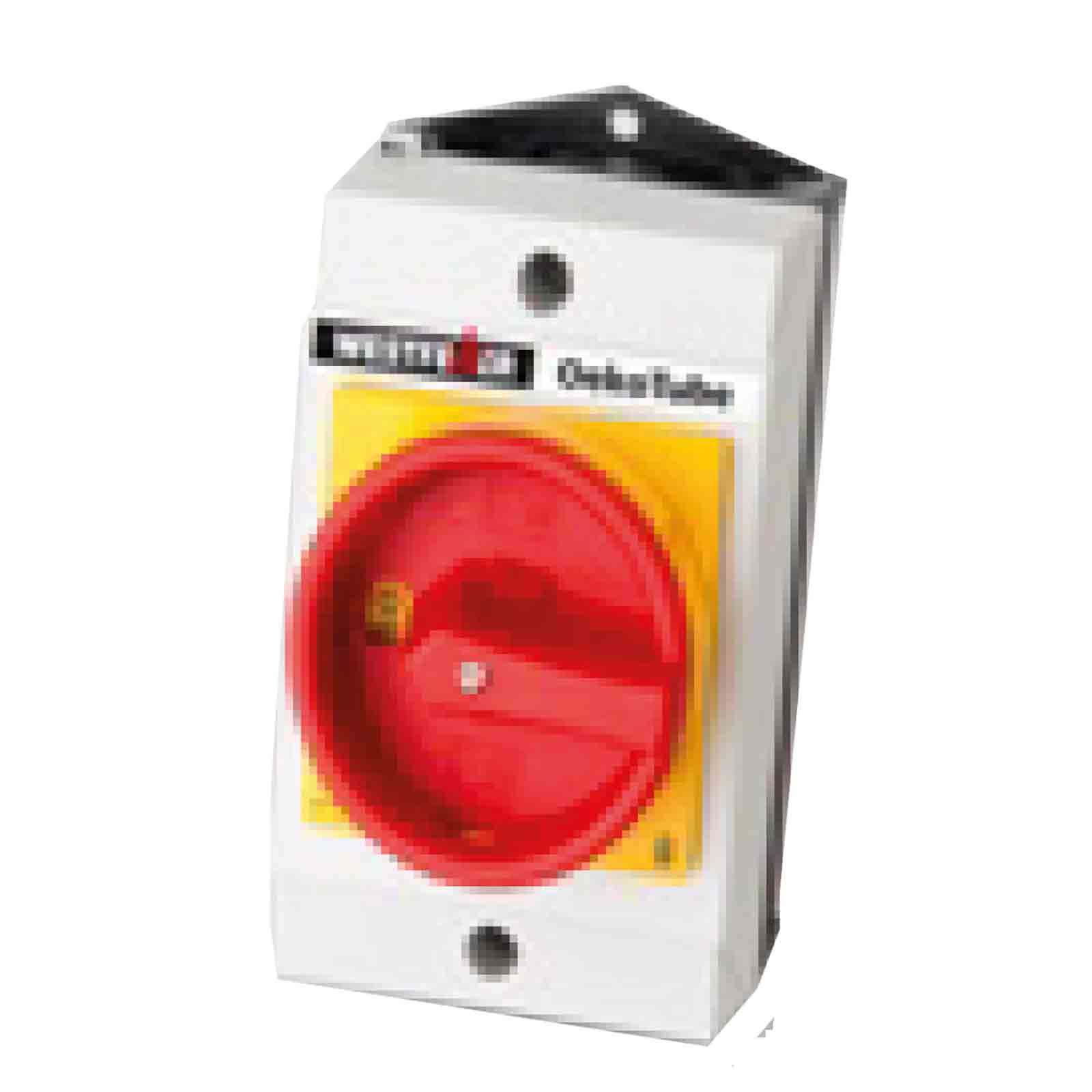

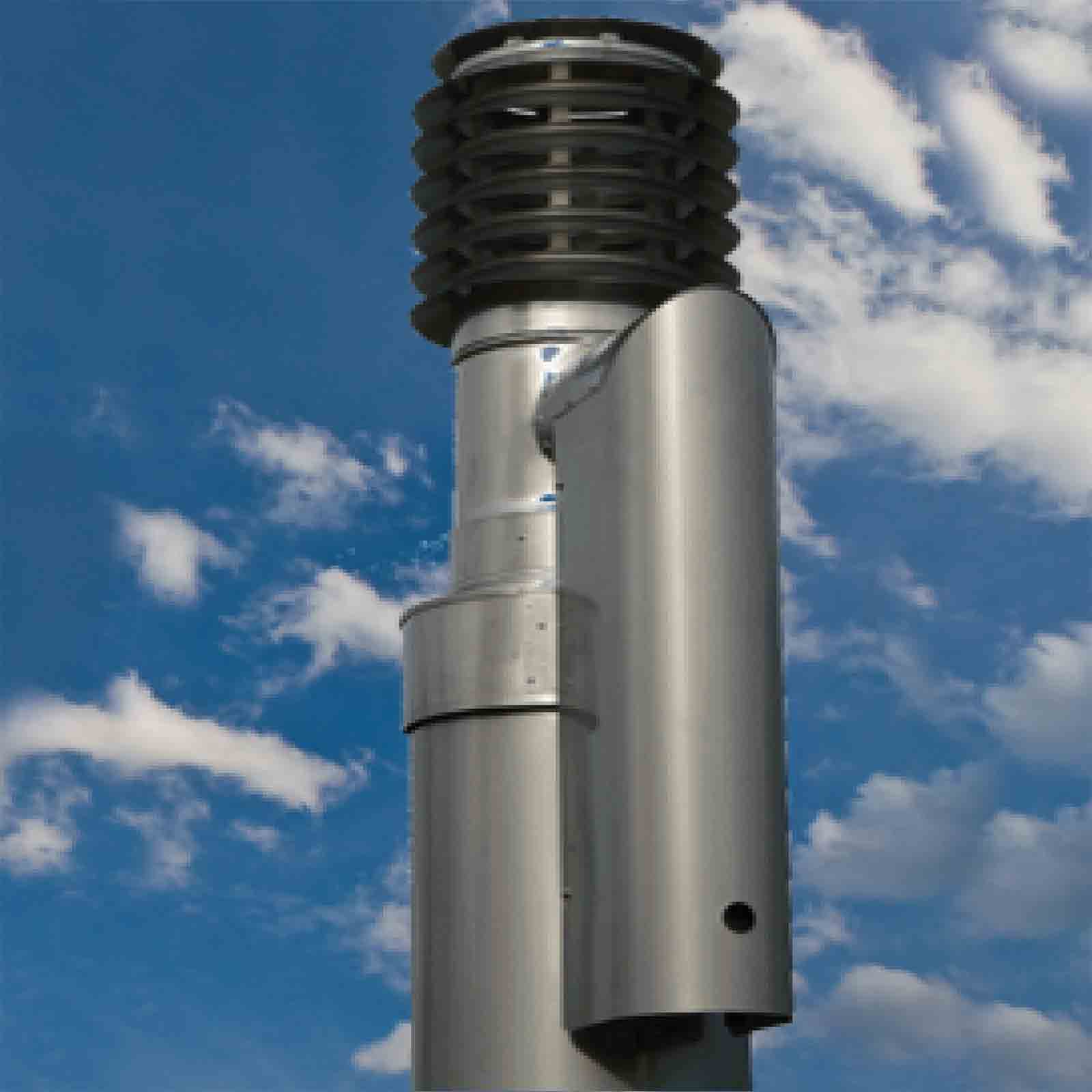

Der OekoTube entfernt bis zu 95 Prozent des Feinstaubs aus dem Abgas. Dabei arbeitet der Partikelabscheider hocheffizient und sonder selbst kleinste Partikel an der Schornsteinwand ab. Die Feinstaub-Grenzwerte aller Stufen bis zum 1. Januar 2025 der 1. Bundes-Immissionsschutzverordnung (BlmSchV) werden mit dem Einsatz des OekoTube in vollem Umfang erfüllt.Der OekoTube kann bei Anlagen bis 50 kW eingesetzt werden. Die DIBt-Zulassung ist erteilt.  Die sehr hohe Abscheide-Effizienz dieses Partikelabscheiders führt zu zusätzlichen Reinigungsintervallen durch den Schornsteinfeger. Diese liegen bei Hausbrandöfen bei ein- bis zweimaliger zusätzlicher Reinigung des Schornsteins p.a. In extremen Fällen wie z.B. bei holzbefeuerten Pizzaöfen können diese Intervalle abhängig vom Feinstaubanfall sehr viel höher liegen. Die Reinigung erfolgt ohne Mehraufwand durch den Schornsteinfeger, da die Elektrode beim Reinigen von oben oder von unten nicht ausgebaut werden muss. Erhältlich ist der Oekotube in purem Edelstahl oder auch beschichtet in RAL 7016 oder in Kupfer. Zum Lieferumfang gehören:Lieferumfang: Elektronikbox, Isolator, 6-kant Elektrodenhalter, Abdeckung aus Edelstahl, Flexible Elektrode mit Zentriergewicht, Temperaturfühler mit Halter, Netzstecker 230V, Befestigungskonsole aus Edelstahl, Befestigungswinkel 45°, Verbindungsrohr aus Edelstahl 6 mm, L = 500 mm, Montageset Technische Daten: Holzfeuerungen bis 50 kWDIBt-Zulassung: Z-7.4-3451Schornsteindurchmesser: 130 - 250 mm Hochspannung: bis 30.000 VoltAnschluss: 230 VoltBetriebsleistung: < 30 WattStandby: < 1 WattElektrode: 1.600 mm, Ø 10 mm Wirkungsprinzip: elektrostatischer PartikelabscheiderAbscheide-Effizienz ca.: Stahlschornstein bis ca. 90-95 %

Der OekoTube entfernt bis zu 95 Prozent des Feinstaubs aus dem Abgas. Dabei arbeitet der Partikelabscheider hocheffizient und sonder selbst kleinste Partikel an der Schornsteinwand ab. Die Feinstaub-Grenzwerte aller Stufen bis zum 1. Januar 2025 der 1. Bundes-Immissionsschutzverordnung (BlmSchV) werden mit dem Einsatz des OekoTube in vollem Umfang erfüllt.Der OekoTube kann bei Anlagen bis 50 kW eingesetzt werden. Die DIBt-Zulassung ist erteilt.  Die sehr hohe Abscheide-Effizienz dieses Partikelabscheiders führt zu zusätzlichen Reinigungsintervallen durch den Schornsteinfeger. Diese liegen bei Hausbrandöfen bei ein- bis zweimaliger zusätzlicher Reinigung des Schornsteins p.a. In extremen Fällen wie z.B. bei holzbefeuerten Pizzaöfen können diese Intervalle abhängig vom Feinstaubanfall sehr viel höher liegen. Die Reinigung erfolgt ohne Mehraufwand durch den Schornsteinfeger, da die Elektrode beim Reinigen von oben oder von unten nicht ausgebaut werden muss. Zum Lieferumfang gehören:Elektronikbox Isolator6-kantige Elektrodenhalterung Abdeckung, EdelstahlFlexible Elektrode mit ZentriergewichtTemperaturfühler mit HalterNetzstecker 230V ACBefestigungskonsole, Edelstahl,Edelstahl-Montageplatte inkl. Einschub in den Schornstein (1.480 mm), (bei mineralischen Schornsteinen)Edelstahl T-StückBefestigungswinkel (2 Stück), Edelstahl, 90° für mineralische SchornsteineVerbindungsrohr, Edelstahl, L = 500mm, Ø 130 mm Montageset Technische Daten: Holzfeuerungen bis 50 kWDIBt-Zulassung: Z-7.4-3451Schornsteindurchmesser: 130 - 250 mm Hochspannung:  bis 30.000 VoltAnschluss: 230 VoltBetriebsleistung: < 30 WattStandby: < 1 WattElektrode: 1.600 mm, Ø 10 mm Wirkungsprinzip: elektrostatischer PartikelabscheiderAbscheide-Effizienz ca.: Mineralischer Schornstein 82 bis. 88%

Für den Future Refine Ceramic

Für den Future Refine Ceramic

Für den Future Refine Ceramic
